中控矩阵软件使用说明

中控矩阵软件使用说明

本中控软件适用于联动控制各个厂家拼接屏幕，从而使操作简单 易懂，人机交互体验更佳。

联动控制内容包含：开关液晶屏幕，切换信号通道，单元显示， 拼接显示，分屏显示，

设置预案，保存预案。 （注意：使用中控软件之前，请确认您的屏幕已经设置完成，可以正

常拼接的状态。设置完成包含以下内容：屏幕地址码，屏幕色彩一致 性，信号通道）

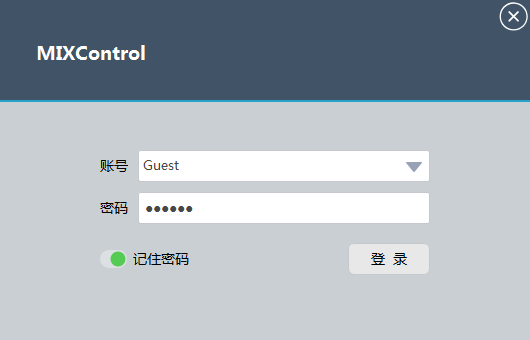

MIXControl软件主界面分为普通用户主界面和超级用户主界面 登陆界面。

用户选择用户账号：GUEST，输入密码：123321

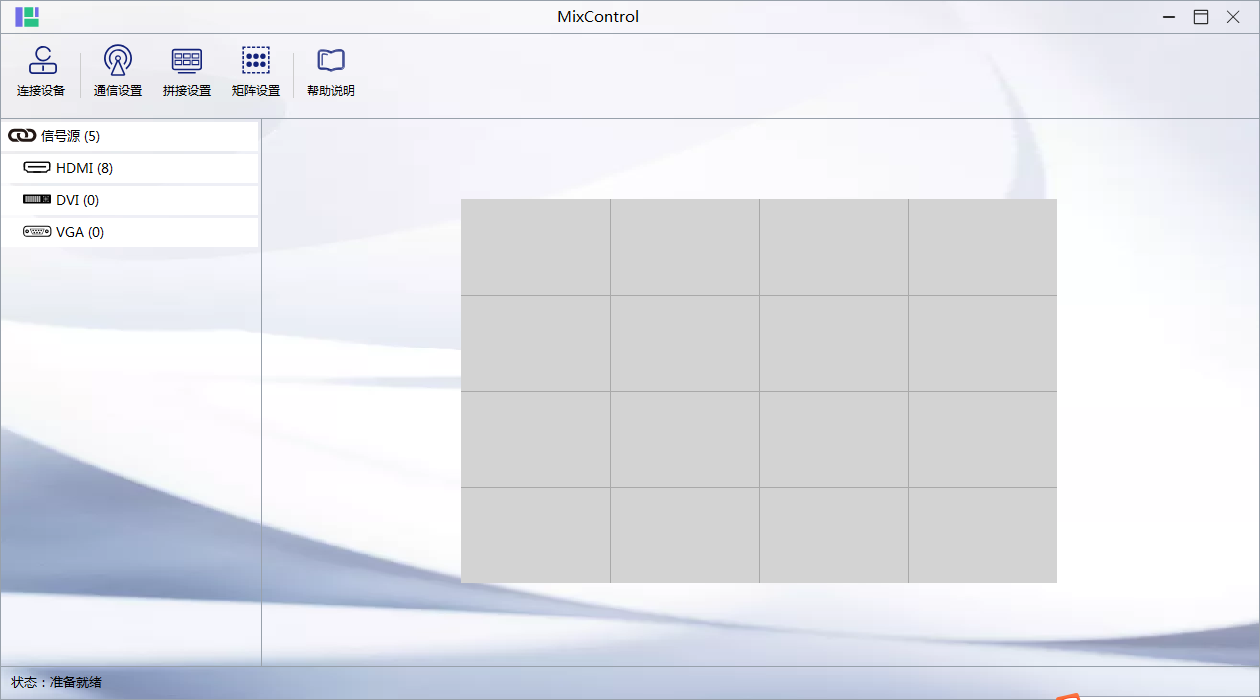

点击登录按钮，进入主界面，如下图示：

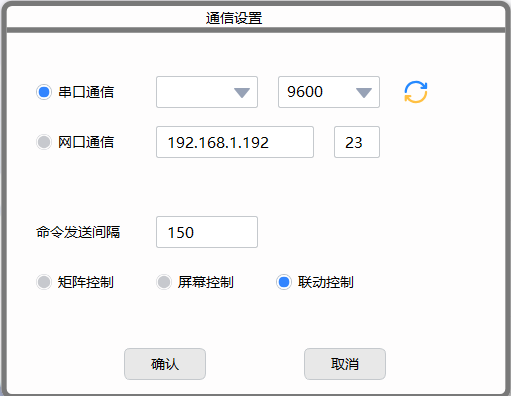

1，通信设置 点击主界面：通信设置，软件弹出界面如下：

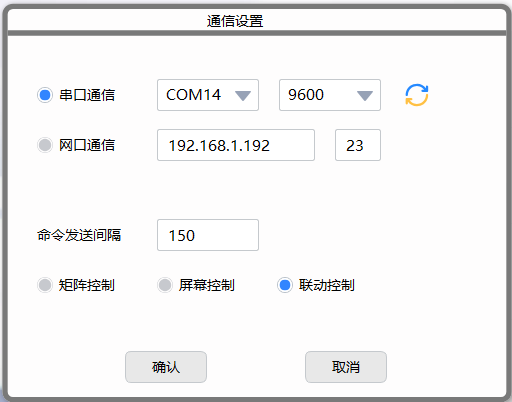

点击刷新串口按钮 ，串口会自动填充。

点亮联动控制。

其他参数，一般不需要改动（除非匹配设备有单独说明）。

点击确认， 回到主界面。 主界面左下角显示：

对应的串口连接成功。

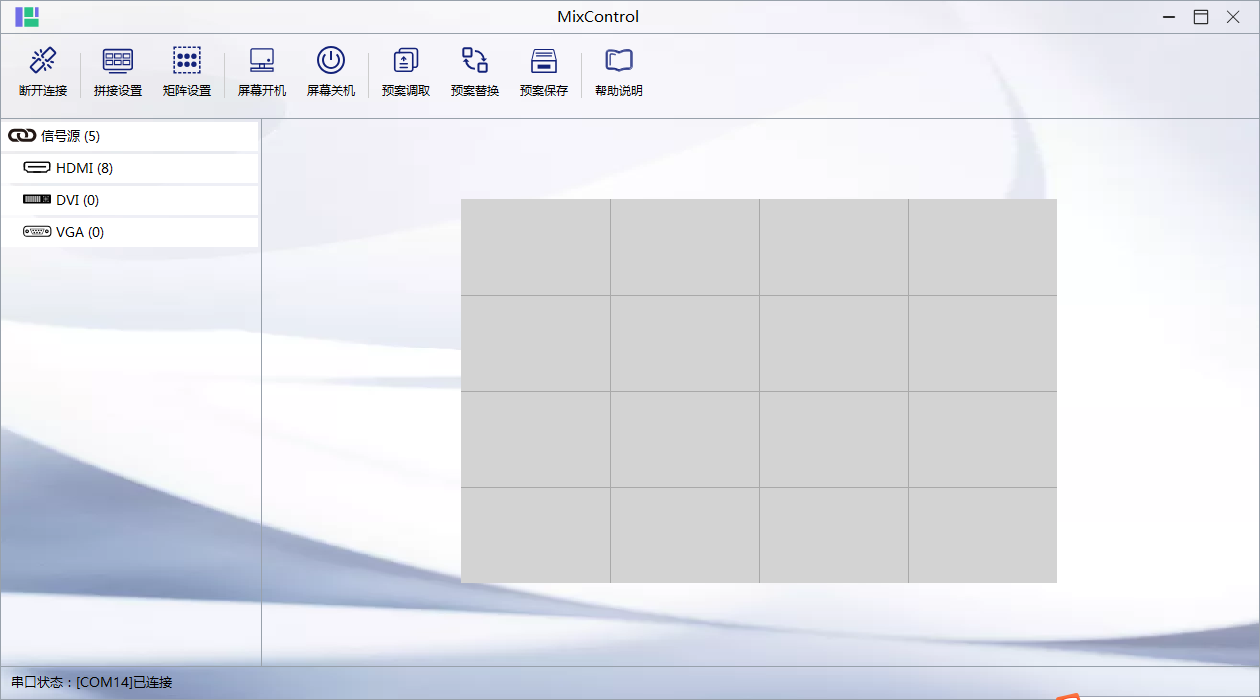

2，连接设备 点击：连接设备，隐藏功能将被激活，主界面会如图所示：

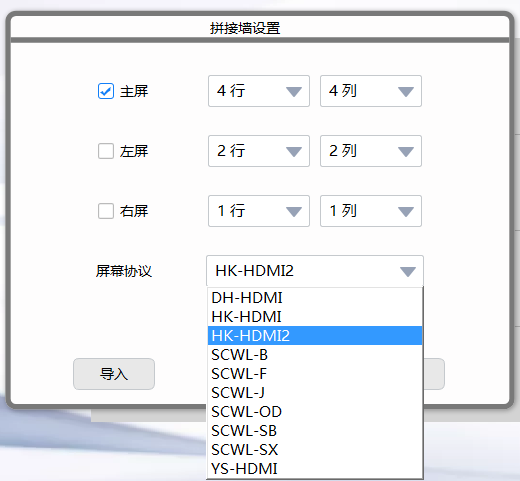

3, 拼接屏幕设置: 点击拼接设置，弹出如下界面：勾选主屏，设置主屏规模（无特殊显

示要求，左右屏幕不需要勾选）。 选择屏幕协议：客户根据所使用的屏幕的参数，

选择屏幕协议。（如 列表中没有对应的屏幕厂家协议，可以咨询矩阵供应商）

点击确认，回到主界面。

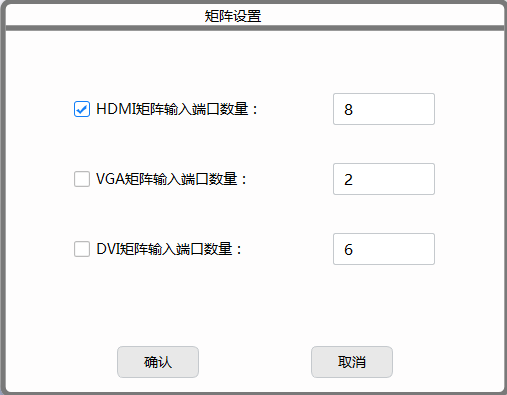

4，矩阵设置 点击矩阵设置，软件弹出如下界面： 勾选矩阵输入类型，填写输入信号

通道数量

点击确认，回到主界面。

双击信号源相对应的输入类型，展开输入信号通道。

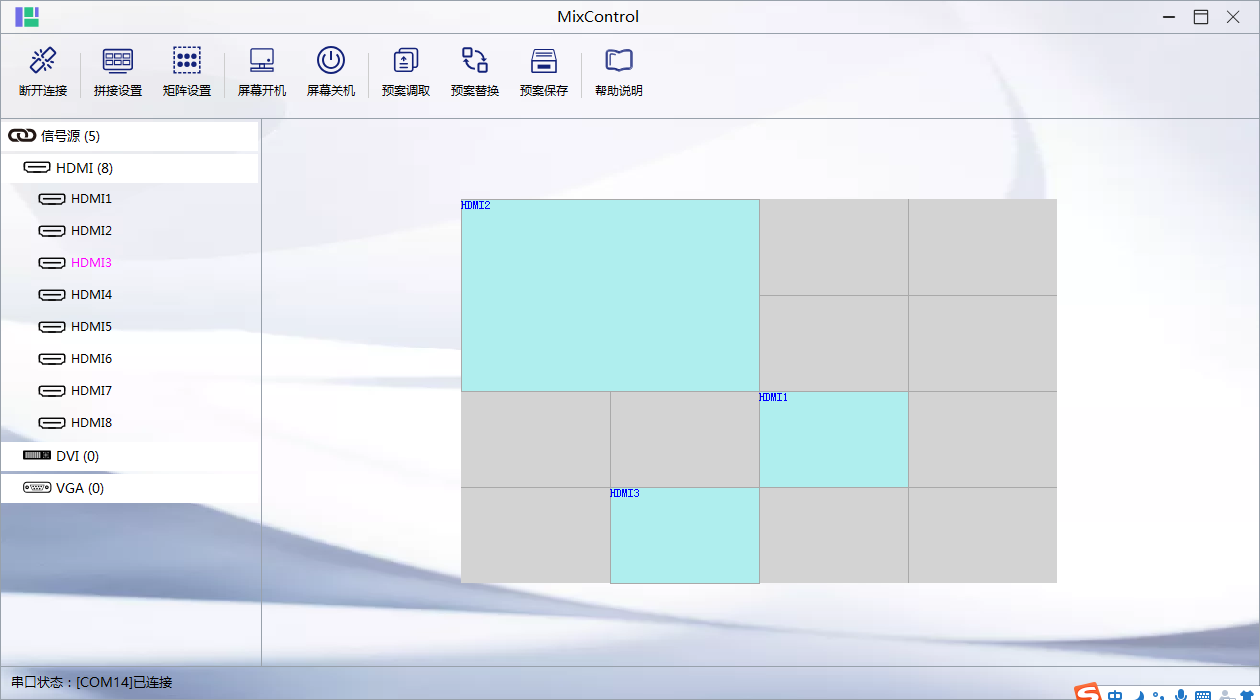

5，信号上墙：  鼠标选择对应的信号输入通道，信号通道会改变颜色。右击鼠标，

会弹出选项，选择全配置，对应的信号通道，将布满全屏。  鼠标左键点击拖拽对应

的信号通道，可以直接将信号拉入右边虚 拟屏幕范围相对应的屏幕中。右击相对应的

屏幕，可以再次选择全 配置。  在虚拟屏幕区域，选择屏幕对应的信号，可以将

屏幕放大，缩小， 跨屏。 如图所示：

 在虚拟屏幕区域，右击鼠标，可以清除

屏幕信号。 基本设置完成，您可以随意使用您的大屏幕了。
